Autodarts V2 Montageanleitung
Hier finden Sie die detaillierte Schritt-für-Schritt Aufbauanleitung für das Autodarts V2 Kamerasystem zur automatischen Treffererkennung bei Steeldarts.

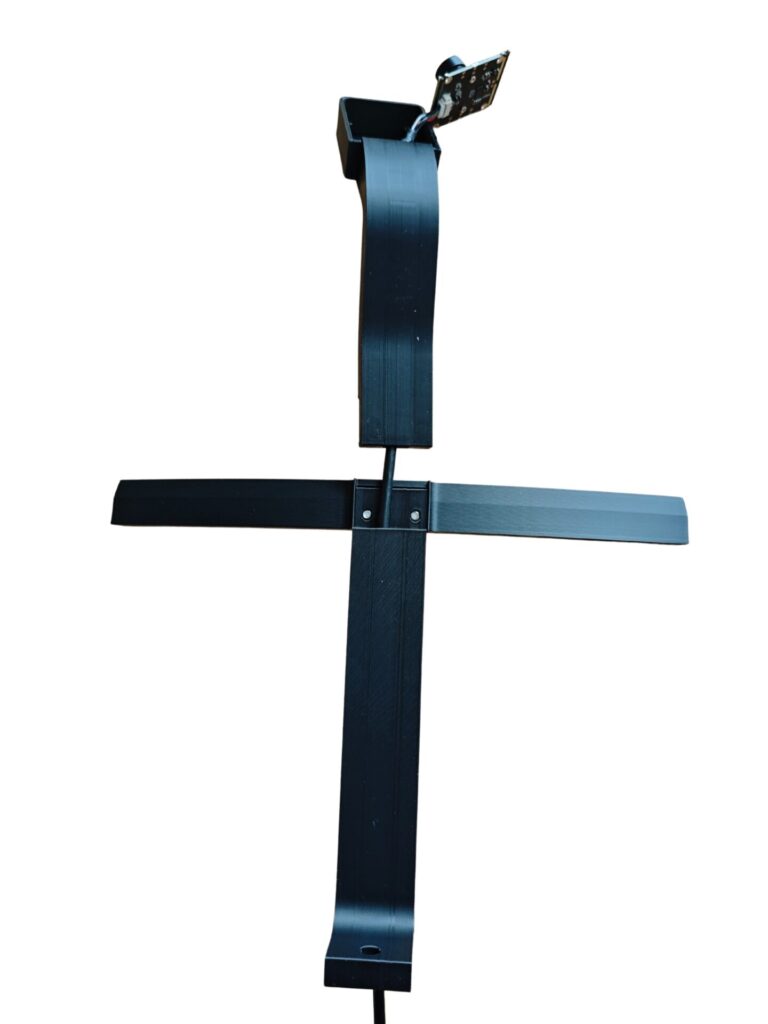

Schritt 1: Kameras einlegen & Verkabelung
Die Kameras in die Gehäuse legen. Anschließend die Kabel durch die kompletten Arme verlegen.

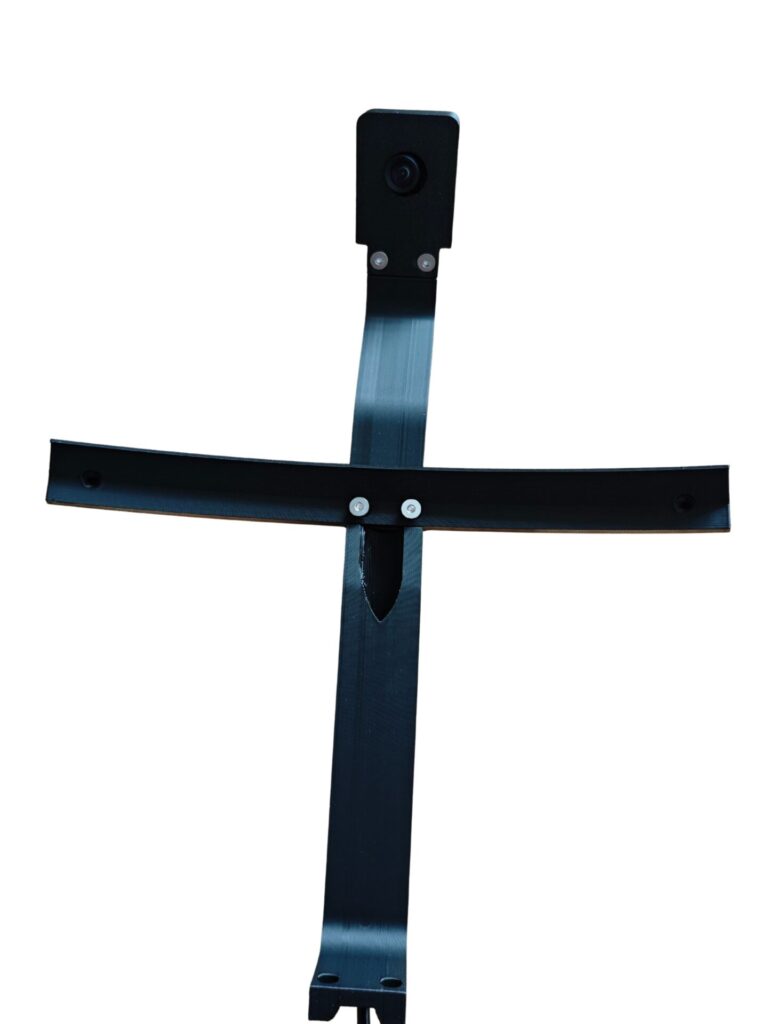

Schritt 2: Kameras & Arme verschrauben
Kameras verschrauben, anschließend die Arme verschrauben und die Abdeckungen über die Kameras einklipsen.

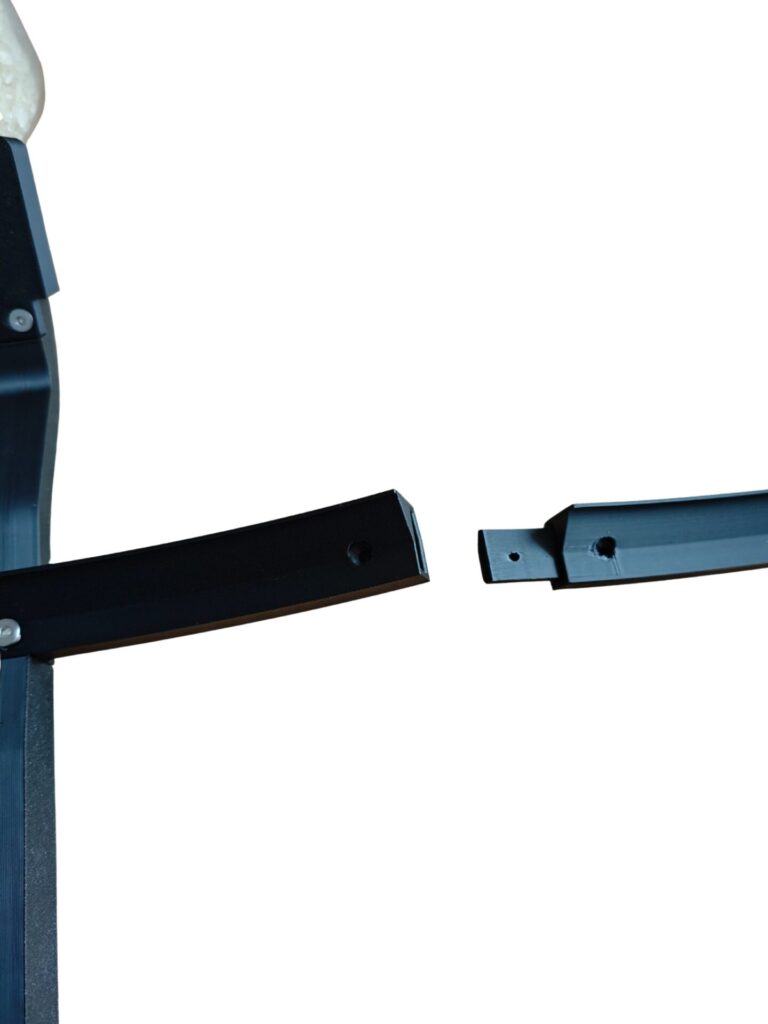

Schritt 3: Segmente verbinden
Die Segmente miteinander verbinden:
Immer 1 Arm – 2 Segmente – 1 Arm
Anschließend die Segmente miteinander verschrauben. Die Schrauben müssen nicht übermäßig fest angezogen werden.

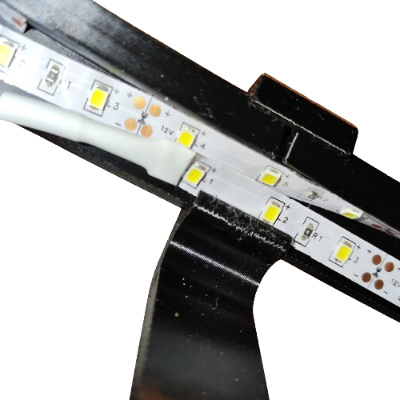

Schritt 4: LED-Strip einkleben
Nun den LED-Strip einkleben. Den Anfang des Strips an den Halter mit dem dicken Zuleitungsloch legen, um das Kabel von diesem Halter aus weiter zu verlegen. Den LED-Strip doppelt verlegen. Ein paar Zentimeter bleiben am Ende übrig.

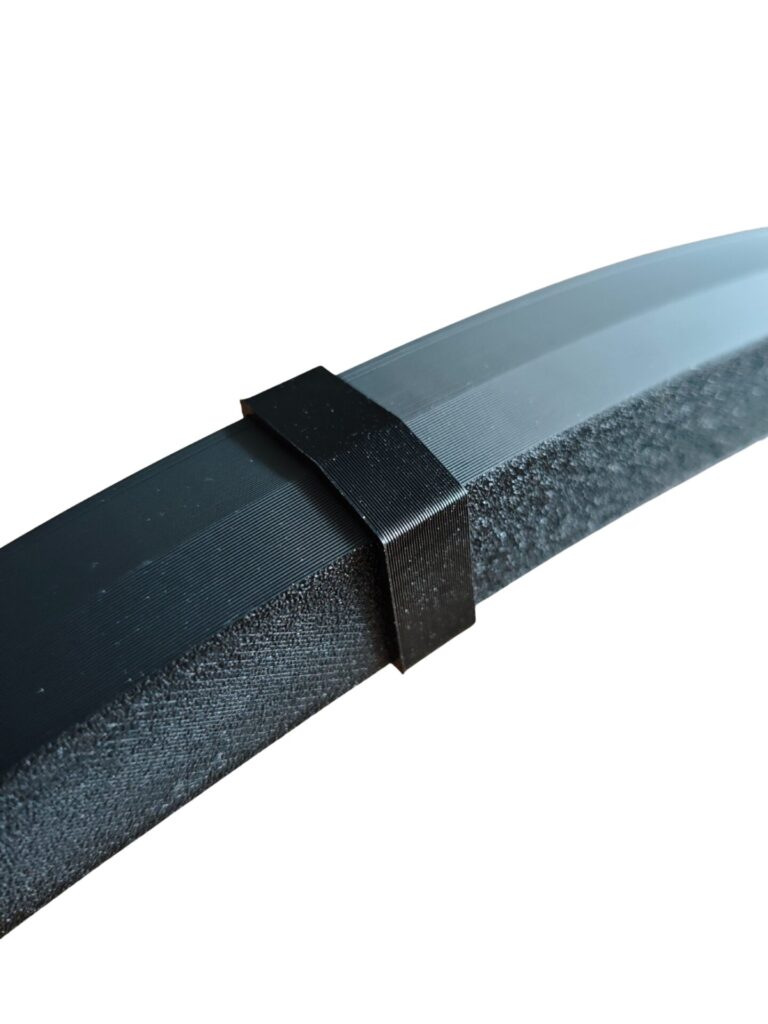

Schritt 5: Verbindungs-Klips anbringen
Nun die Klips über alle Verbindungsstellen sauber drüber klippen.

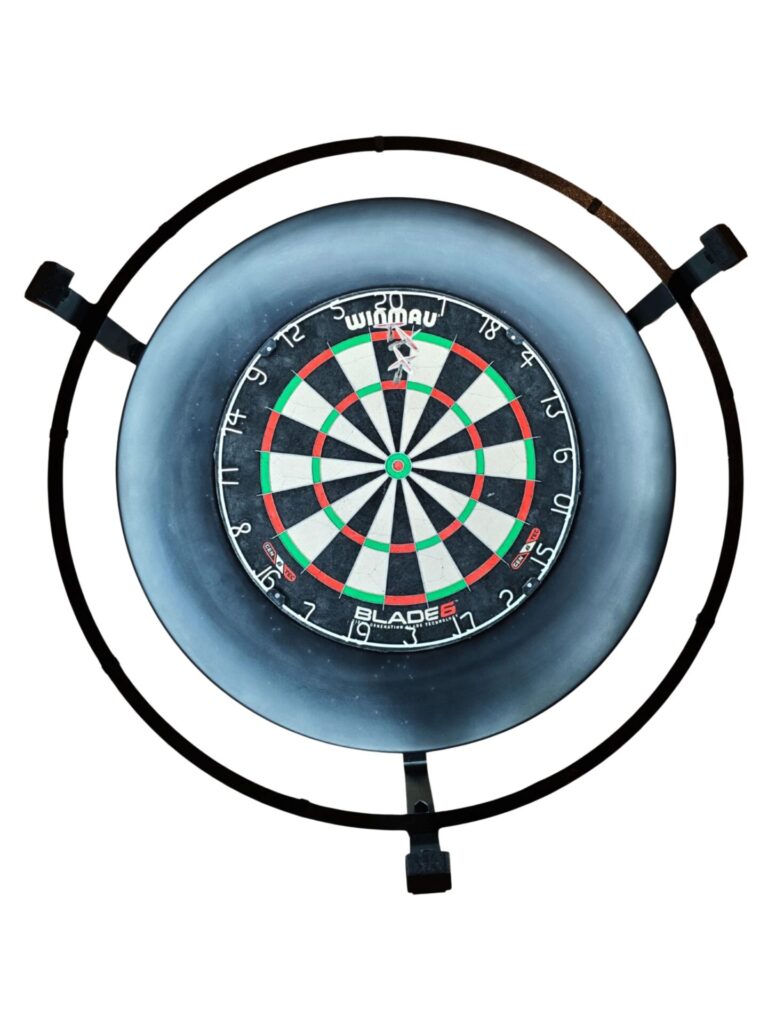

Schritt 6: Wandmontage
Als Letztes den Halter mittels Schrauben oder Dübel + Schrauben an einer Wand anbringen.
Wichtig: Bullseye-Höhe = 1,73 m über dem Boden.
